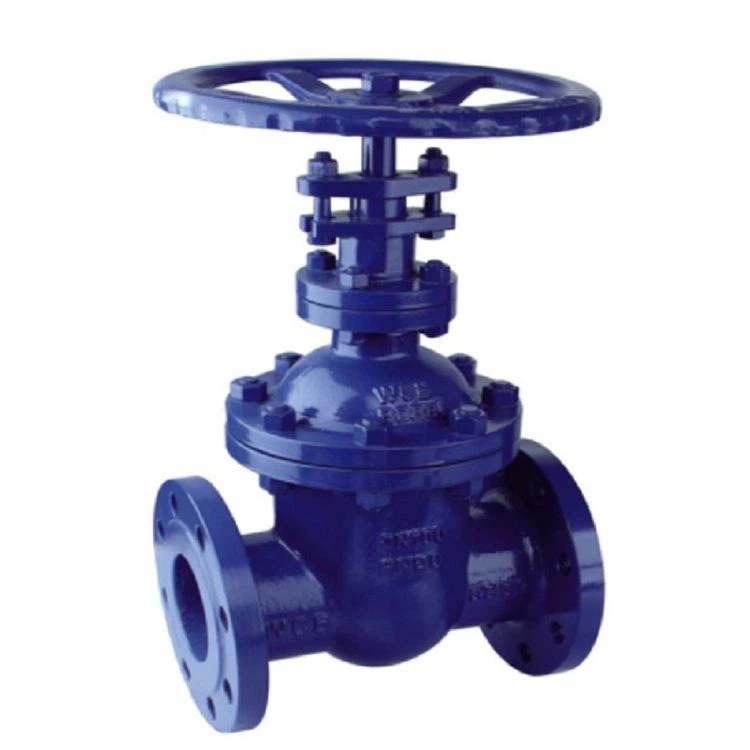

ノンステムフランジゲートバルブ Z45H

非上昇ステム フランジ ゲート バルブ Z45H の導入:

非上昇ステム ゲート バルブ Z45H は、ロータリー ロッド ゲート バルブとも呼ばれます (非上昇ウェッジ ゲート バルブとも呼ばれます)。 ステムナットはゲートにあり、ハンドホイールがステムを回転させてゲートを回転させて持ち上げます。 通常、ステムの下部に台形のスレッドがあります。 バルブ下部のネジとディスクのガイド溝を通り、回転運動を直線運動、つまり操作トルクを操作推力に変えます。 バルブが開いているとき、ゲートのリフト高さがバルブ サイズと 1:1 の場合、流路はクリアですが、この位置は操作中に監視できません。 実際の使用では、ステムの頂点、つまり動かない位置を目印に、全開位置とします。 温度変化を考慮し、通常はトップ位置まで開いてから1/2～1回転戻し全開位置としてロック現象を起こします。 したがって、バルブの全開位置はゲートの位置（ストローク）で決まります。

応用：

非上昇ステム フランジ ゲート バルブ Z41H は、水道、下水、建設、石油、化学、食品、医薬品、繊維、電力、造船、冶金、エネルギー システムなどに適用されます。

説明：

製品の特徴：

1、ハンドルとバルブステムは一緒に接続されており、非上昇ステムバルブがオンとオフのときは比較的動きません。 バルブステムを固定点で回転させてバルブディスクを上方に駆動し、ゲートを下げることで開閉します。

2. リフティングスクリューは回転するだけで、上下には動きません。 ロッドのみが露出し、ナットはゲート プレートに固定されています。ナットは、ネジの回転によって持ち上げられるゲートに固定されており、ドア フレームは見えません。

3.目に見えるスクリューロッドはありませんが、逆に、ライジングステムフランジゲートバルブはそれを見ることができます。

仕様：
