基本情報
動作温度: 常温 (-40 度)<>
シール面の材質：ソフトシール
規格: En593/BS5155/API609
用途：工業用、水工業用
オペレーター：手動/電動アクチュエーター/空圧アクチュエーター
色: Ral5005/5015/5017 またはその他のリクエスト
輸送パッケージ: 合板ケース
仕様:DN40-DN1200
商標: OEM
出身地：中国天津
HSコード: 8481804090
製品説明

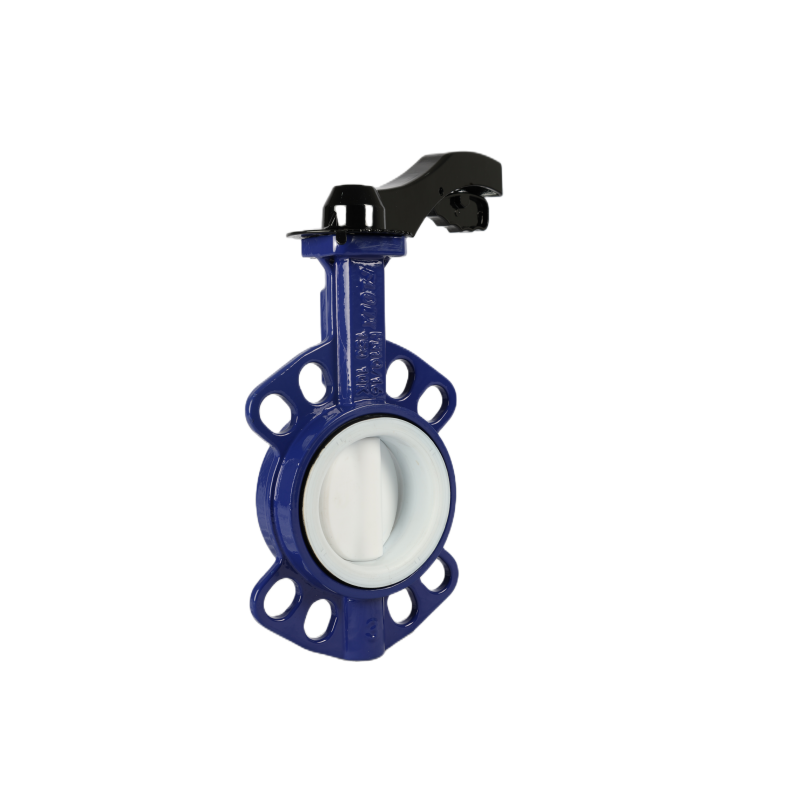

PN16/10 PTFEライニングゴムフランジバタフライバルブ
バルブの設計: BS EN593/BS5155/API609/DIN3354
面と向かって：ISO 5752-20/BS EN558-20/API609
フランジ穴あけ加工:ASME B16.1 クラス125/ASME B16.5 CL150/ASME B16.47 CL150/ DIN 2501 PN10-16/EN1092 PN10-16/JIS10K
油圧試験:EN12266-1/API 598/ISO5208/JIS B2003
シェルテスト圧力:24バール/15バール
シールテスト圧力:17.6バール/11バール
バタフライバルブのメリット
バタフライバルブはボールバルブに似ていますが、さらに多くの利点があります。 空気圧で作動すると、非常に素早く開閉します。 ディスクはボールよりも軽く、バルブは同等の直径のボールバルブよりも必要な構造的サポートが少なくて済みます。 バタフライ バルブは非常に精度が高いため、産業用途に有利です。 これらは非常に信頼性が高く、メンテナンスはほとんど必要ありません。
1. 軽い力で簡単に素早くON/OFFが可能。 流体抵抗が少なく、頻繁な操作が可能です。
2. シンプルな構造で小型、面間寸法が短く、大口径バルブに適しています。
3. 泥の輸送に使用でき、パイプの開口部に溜まる液体が少なくなります。
4.長寿命。 数万回の開閉動作のテストに耐えます。
5.バタフライバルブは調整性能に優れています。
7. トルクが小さい。 スピンドルの両側のディスクにかかる圧力はほぼ等しいため、逆のトルクが発生します。 これにより、より少ない力でバルブを開くことができる。
8. シール面は通常、ゴムまたはプラスチックでできています。 そのため、バタフライバルブは低圧力下でも良好なシールを実現できます。
材料リスト:
体：
鋳鉄: ASTM A126 CL.B/ DIN1691 GG25
ダクタイル鋳鉄: ASTM A536 60-40-18/ DIN1693 GGG40
炭素鋼: ASTM A216 WCB
ステンレス鋼: ASTM A351 CF8/CF8M
ブロンズ AL-ブロンズ: ASTM B148 C954
ディスク:
ダクタイル鋳鉄: ASTM A536 60-40-18/ DIN1693 GGG40
炭素鋼: ASTM A216 WCB
ステンレス鋼: ASTM A351 CF8/CF8M
ブロンズ AL-ブロンズ: ASTM B148 C954
コーティング: ニッケルメッキ/エポキシ/EPDM/VITON/ナイロン
幹：
ステンレス鋼: ASTM A182 304/316/410
合金: モネル K500
シート：
エラストマー 使用温度
EPDM -45℃-135℃
NBR -10℃-80℃
バイトン -20℃-150℃
PTFE -10℃-150℃
ブッシング: PTFE/青銅
ピン: ステンレス鋼: ASTM A182 304/316/410
合金: モネル K500
