基本情報
モデル番号。 :両偏心フランジ型バタフライバルブ
作業圧力: 低圧 (Pn<1.6mpa)
動作温度: 常温 (-40 度)
シール面の材質: 金属ハードシール
バルブ本体：鋳造
標準: API609、Mss Sp-67、DIN3202、BS En558-1
用途：工業用、水工業用
ディスク：Di/CF8/CF8m
ステム：Ss420/F51
輸送パッケージ: 合板ケース
仕様: DN100-DN3000/2"-36"
原産地：中国
HSコード: 84818040

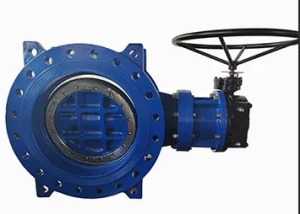

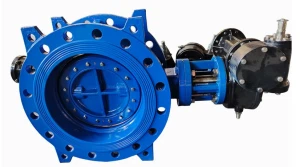

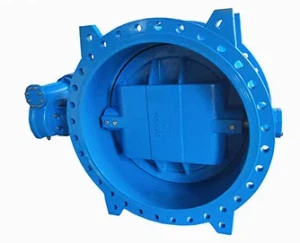

フランジダブル偏心ソフトシールバタフライバルブは、パイプライン内の流体の流れを調整、制御、隔離するために使用される工業用バルブの一種です。 ディスクの回転軸がバルブ本体の中心線の外側に位置するため、「二重偏心」と呼ばれ、動作中の摩擦や摩耗が軽減されるなどの利点があります。
フランジ ダブル偏心ソフトシール バタフライ バルブの主な機能と特性をいくつか示します。
フランジ接続: バルブはフランジ付きの端で設計されており、フランジ接続を使用してパイプラインまたは機器に直接ボルトで固定できます。 フランジ接続は頑丈で確実な取り付けを提供し、適切に取り付けられた場合には漏れのないシールを保証します。
ダブル偏心設計: 「ダブルエキセントリック」という用語は、シャフトとディスクの中心線の両方のオフセット位置を指します。 バルブが開くと、ディスクの偏心回転によりディスクがバルブシートから急速に離れ、シール面とソフトシートの間の摩擦と摩耗が軽減されます。 また、バルブの開閉に必要な操作トルクも最小限に抑えることができ、操作性が向上しました。
ソフトシール: バタフライバルブにはソフトシールエレメントが装備されており、バルブが閉じているときに確実に遮断します。 ソフトシールは通常、ゴム (EPDM、ニトリルなど) または他のエラストマーなどの材料で作られています。 ソフトシールは効果的な気泡の侵入を防止し、バルブが閉位置にあるときの漏れを防ぎます。
バタフライディスク: 「バタフライ」としても知られるバルブのディスクは、バルブ シャフトに取り付けられた円形のプレートで、回転して流体の流れを制御します。 バルブが完全に開くと、ディスクが流れ方向に対して垂直に回転し、流体が自由に流れるようになります。 バルブが閉じると、ディスクが流れの方向と平行に回転し、流れを遮断して密閉します。
作動オプション: フランジ型二重偏心ソフトシールバタフライバルブは、小型の場合はハンドレバーまたはギアオペレータを使用して手動で操作できます。 より大きなサイズの場合、または遠隔操作が必要な場合は、電気、空気圧、または油圧アクチュエータを使用して自動化できます。 自動化により、正確な制御とプロセス制御システムへの統合が可能になります。
アプリケーション: これらのタイプのバタフライ バルブは、配水システム、廃水処理プラント、HVAC システム、化学処理、発電所、その他の産業用途を含むさまざまな産業で一般的に使用されています。 ソフトシール機能により、厳密な遮断と気泡の侵入を防ぐシールを必要とする用途に適しています。
特定の用途向けにフランジ二重偏心ソフトシール バタフライ バルブを選択する場合は、動作圧力、温度、流量、ソフト シール材と取り扱う流体の適合性などの要素を考慮することが重要です。 バルブの専門家またはエンジニアに相談すると、システムの特定の要件に合わせて適切なバルブを確実に選択できます。
