ゲートバルブのトラブルシューティング方法は?

ゲートバルブは、液体や気体の流れを制御するためにさまざまな業界で広く使用されています。ゲートバルブのサプライヤーとして、私はこれらのバルブがスムーズに動作することを保証することの重要性を理解しています。ただし、他の機械デバイスと同様に、ゲート バルブでも問題が発生する可能性があります。このブログでは、ゲート バルブのトラブルシューティングを効果的に行う方法に関する実践的なヒントをいくつか紹介します。

1. ゲートバルブの基本を理解する

トラブルシューティングに入る前に、ゲート バルブの基本を理解しておくことが重要です。ゲート バルブは、ゲート (平坦またはくさび形のディスク) を上げ下げすることで流れを制御します。ゲートが完全に上がるとバルブが開き、流れが制限されなくなります。ゲートが完全に下がると流路が遮断され、バルブが閉じます。

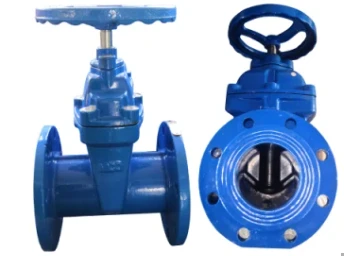

ゲートバルブにはさまざまな種類があります。ライジングステム フランジゲートバルブ Z41H、ナイフゲートバルブ、 そしてメーカー ダクタイル鋳鉄弾性フランジゲートバルブ。各タイプには独自の設計と用途があり、トラブルシューティング プロセスに影響を与える可能性があります。

2. 一般的な問題とトラブルシューティングの手順

2.1 バルブが開かない、または閉まらない

• 考えられる原因

  • 機械的な詰まり：汚れ、スケール、異物などの破片がゲートとバルブシートの間に詰まり、ゲートが自由に動かなくなる可能性があります。
  • ステムの損傷：バルブステムの曲がり、破損、腐食が考えられ、アクチュエータからゲートへの回転力の伝達が阻害される可能性があります。
  • アクチュエータの故障：バルブをアクチュエーター（電動、空圧など）で操作している場合、アクチュエーターの故障によりバルブが開閉できなくなる場合があります。

• トラブルシューティングの手順

  • 詰まりがないか検査する: まず、バルブに目に見えるゴミがないか目視検査します。可能であれば、バルブカバーを取り外して内部を確認してください。破片が見つかった場合は、ブラシやスクレーパーなどの適切なツールを使用して慎重に掃除してください。
  • ステムをチェックする: バルブステムに損傷の兆候がないか調べてください。曲がったり壊れたりした場合は、ステムを交換する必要がある場合があります。腐食したステムを洗浄して潤滑して機能を回復できる場合があります。
  • アクチュエータをテストする: バルブがアクチュエータで動作する場合は、電源 (電動アクチュエータの場合) または空気圧 (空気圧アクチュエータの場合) を確認してください。メーカーの指示に従ってアクチュエーターの動作をテストしてください。アクチュエータに欠陥がある場合は、修理または交換が必要になる場合があります。

2.2 漏れ

• 考えられる原因

  • シートの損傷: バルブシートは、磨耗、腐食、または不適切な取り付けにより損傷する可能性があります。シートが損傷すると、しっかりと密閉できなくなり、漏れが発生します。
  • ガスケットの破損: バルブ本体とボンネットまたはフランジ接続部の間のガスケットは時間の経過とともに劣化し、漏れが発生する可能性があります。
  • ひび割れたバルブ本体：過大な圧力や熱応力、物理的衝撃によりバルブ本体にクラックが発生する場合があります。

• トラブルシューティングの手順

  • 座席を点検する: バルブ カバーを取り外し、バルブ シートに損傷がないか調べます。軽微な損傷が検出された場合は、シートの表面を再張り替えることができる場合があります。ただし、損傷がひどい場合はシートの交換が必要になる場合があります。
  • ガスケットを確認してください: ガスケットに亀裂、裂け目、圧縮永久歪みなどの摩耗の兆候がないかどうかを検査します。損傷したガスケットは、適切なサイズと材質の新しいガスケットと交換してください。
  • バルブ本体の亀裂を探す: バルブ本体に亀裂がないか目視検査を実施します。亀裂が見つかった場合、亀裂のあるバルブ本体の修理は信頼できる解決策ではないことが多いため、バルブの交換が必要になる場合があります。

2.3 バルブの作動に必要な過大なトルク

• 考えられる原因

  • 潤滑不足：バルブステムやグランドパッキンなどの可動部の潤滑が不十分な場合、摩擦が増大しバルブの作動が困難になる場合があります。
  • ステムまたはゲートでのバインディング: ステムまたはゲートは、位置ずれ、腐食、または破片の蓄積により固着している可能性があります。
  • 不適切なバルブのサイズ設定: バルブが用途に対して小さすぎる場合、圧力差が大きくなり、動作にさらに多くのトルクが必要になる可能性があります。

• トラブルシューティングの手順

  • バルブに注油する：バルブステム、グランドパッキン等の可動部には適切な潤滑剤を塗布してください。潤滑剤はバルブ材質や取扱流体に適合したものを必ずご使用ください。
  • バインディングのチェック: ステムとゲートに結合の兆候がないか検査します。位置ずれが検出された場合は、バルブのコンポーネントを調整して適切な位置に調整してください。固着の原因となっている可能性のある破片を取り除きます。
  • バルブのサイズを確認する: バルブの仕様とアプリケーション要件を確認してください。バルブのサイズが小さすぎる場合は、適切なサイズのバルブと交換することを検討してください。

3. 予防保守

ゲートバルブのトラブルの発生を最小限に抑えるには、予防保守が重要です。予防メンテナンスの方法は次のとおりです。

• 定期点検: バルブに摩耗、腐食、損傷の兆候がないか定期的に目視検査を行ってください。バルブの動作を定期的にチェックして、正しく機能していることを確認してください。
• 潤滑: 適切な間隔でバルブコンポーネントに注油するためのメーカーの推奨に従ってください。
• クリーニング: バルブとその周囲を清潔に保ち、ゴミの蓄積を防ぎます。
• 適切な設置: バルブがメーカーの指示に従って正しく取り付けられていることを確認してください。不適切な取り付けはバルブの早期故障につながる可能性があります。

4. いつ専門家の助けを求めるべきか

ゲート バルブの問題の多くは基本的なトラブルシューティングで解決できますが、専門家の支援が必要な状況もあります。以下の問題が発生した場合は、資格のある技術者に連絡することをお勧めします。

• 複雑なアクチュエータの問題: アクチュエータの故障に複雑な電気または空気圧システムが関係している場合は、専門家に診断して修理してもらうのが最善です。
• バルブの重大な損傷: バルブ本体に重大な亀裂が生じたり、内部部品が広範囲に損傷した場合には、専門家による修理または交換が必要となる場合があります。
• 安全上の懸念: バルブが重要な用途に使用されている場合、またはトラブルシューティング プロセスに関連する安全上の懸念がある場合は、専門家に協力してもらうことが重要です。

5. 結論

ゲート バルブのトラブルシューティングには、体系的なアプローチと、バルブの動作と一般的な問題についての十分な理解が必要です。このブログで概説されている手順に従うことで、ゲート バルブの多くの問題を効果的に診断して解決できます。ゲートバルブのサプライヤーとして、私はお客様のシステムがスムーズに動作するよう、高品質のバルブと技術サポートを提供することに尽力しています。

ゲート バルブに関する問題に直面している場合、または高品質のゲート バルブの購入に興味がある場合は、さらなる議論と調達のために当社にお問い合わせいただくことをお勧めします。当社の専門家チームは、お客様のニーズに最適なソリューションを見つけるお手伝いをいたします。
