フラットゲートバルブの振動を減らす方法は？

フラットゲートバルブの振動は、多くの業界にとって大きな懸念事項となる可能性があります。主要なフラットゲートバルブサプライヤーとして、これらの重要なコンポーネントのパフォーマンスと寿命に振動がもたらす課題を理解しています。このブログ投稿では、フラットゲートバルブの振動のさまざまな原因を調査し、それを減らすための実用的なソリューションを提供します。

フラットゲートバルブの振動の原因を理解する

振動の問題に対処する前に、何が原因であるかを理解することが重要です。以下を含む、フラットゲートバルブの振動にいくつかの要因が寄与する可能性があります。

流体の流れの特性

乱流：流体が高い速度でバルブを流れると、乱流が生じる可能性があります。乱流は圧力変動を引き起こす可能性があり、それがバルブの振動につながります。たとえば、バルブが急速に開閉するときなど、流体が突然加速または減速されるパイプラインでは、乱流を生成できます。
キャビテーション：キャビテーションは、流体の圧力が蒸気圧を下回り、蒸気の泡が形成されると、キャビテーションが発生します。これらの泡は、より高い圧力の領域に入ると崩壊し、バルブを振動させる可能性のある衝撃波を作成します。キャビテーションは、高圧の微分を備えたバルブや、流体が沸点に近いシステムで発生する可能性が高くなります。

バルブの設計と設置

不適切なサイジング：バルブがアプリケーションに適切にサイズになっていない場合、過度の振動につながる可能性があります。流量に対して小さすぎるバルブは高い速度と乱流を経験する可能性がありますが、大きすぎるバルブは流れを十分に制御できず、不安定な動作につながる場合があります。
誤ったインストール：バルブの誤った設置も振動を引き起こす可能性があります。たとえば、バルブがパイプラインと適切に整列していない場合、バルブ本体に不均一な力を作成し、振動につながる可能性があります。さらに、バルブのゆるいまたは不適切な取り付けにより、動作中に移動して振動することができます。

外部要因

ポンプまたはコンプレッサー操作：システム内のポンプまたはコンプレッサーの動作は、バルブに送信される振動を生成できます。これらの振動の周波数がバルブの固有周波数と一致する場合、共鳴が発生する可能性があり、過度の振動につながります。
配管の振動：配管の振動もバルブに送信することができます。これらの振動は、流体の流れ、熱膨張、パイプに作用する外力などの要因によって引き起こされる可能性があります。

フラットゲートバルブの振動を減らすための戦略

振動の原因を理解したので、それを減らすためのいくつかの戦略を探りましょう。

流体の流れを最適化します

制御フロー速度：乱流と振動を減らす最も効果的な方法の1つは、バルブを通る流速を制御することです。これは、バルブとパイプラインを適切にサイジングするだけでなく、オリフィスプレートやフロー制限器などのフロー制御デバイスを使用することで実現できます。推奨範囲内に流速を維持することにより、乱流とキャビテーションの形成を最小限に抑えることができます。
滑らかなフローパス：バルブを通る滑らかなフローパスを確保することも、振動を減らすのに役立ちます。これは、合理化されたデザインを備えたバルブを使用し、パイプラインでの鋭い曲がりや妨害を回避することで実現できます。さらに、バルブとパイプラインの適切なメンテナンスは、破片や腐食の蓄積を防ぐのに役立ち、流れを破壊して振動を引き起こす可能性があります。

バルブの設計と設置を改善します

適切なサイジング：前述のように、バルブの適切なサイジングは、振動を減らすために重要です。バルブを選択するときは、アプリケーションの流量、圧力、温度、流体特性などの要因を考慮することが重要です。ジョブに適したサイズのバルブを選択することにより、安定した効率的な動作を確保できます。
正しいインストール：バルブの正しい設置も不可欠です。これには、パイプラインとの適切な調整、安全な取り付け、適切なガスケットとシールの使用が含まれます。さらに、バルブが正しく取り付けられるように、メーカーの設置手順に慎重に従うことが重要です。

外部要因を軽減します

バルブを分離します：ポンプ、コンプレッサー、または配管からの振動の伝達を減らすには、これらのソースからバルブを分離することが重要です。これは、バルブとパイプライン、またはその他の機器の間で、ゴムマウントや柔軟なコネクタなどの振動アイソレーターを使用することで実現できます。
振動を減衰させます：場合によっては、バルブ自体の振動を減衰させる必要がある場合があります。これは、ダンパーまたはショックアブソーバーを使用して実行できます。これは、振動の振幅を減らし、共鳴が発生しないようにするのに役立ちます。

さまざまな種類のフラットゲートバルブの特定のソリューション

上記の一般的な戦略に加えて、さまざまなタイプのフラットゲートバルブに適用できる特定のソリューションもいくつかあります。

BS5163 Gate Valve BS5163 Manufacturers Ductile Iron Resilient Flanged Gate Valve

BS5163ゲートバルブBS5163

材料の選択：BS5163ゲートバルブの場合、適切な材料を選択することは、振動を減らすために重要です。ステンレス鋼や合金鋼など、高強度と低振動減衰特性を備えた材料は、振動の振幅を減らすのに役立ちます。
シーリングデザイン：バルブのシーリング設計は、その振動特性にも影響を与える可能性があります。適切に設計されたシーリングシステムは、漏れを防ぎ、バルブに作用する力を減らすのに役立ちます。これにより、振動を減らすことができます。

上昇するステムゲートバルブ

茎の潤滑：非上昇ステムゲートバルブの茎の適切な潤滑は、摩擦と振動を減らすのに役立ちます。高品質の潤滑剤を使用すると、茎の滑らかな動作を確保し、バルブが付着したり振動したりするのを防ぐことができます。
ブッシングデザイン：バルブ内のブッシングの設計は、その振動性能にも影響を与える可能性があります。低摩擦係数と耐摩耗性が低いブッシングは、茎とバルブの本体に作用する力を減らし、振動が少なくなります。

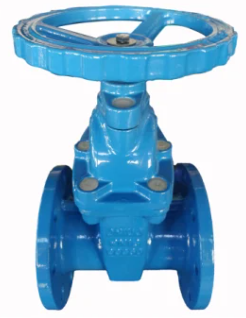

製造業者乳酸鉄の弾力性フランジ付きゲートバルブ

回復力のある座席：延性鉄の弾力性のあるフランジ型ゲートバルブに弾力性のある座席を使用すると、振動を吸収し、ノイズを減らすことができます。ゴムやエラストマーなどの回復力のある材料は、圧力と温度の変化に適応できる柔軟なシールを提供し、振動も減衰させることができます。
フランジデザイン：バルブ内のフランジの設計は、その振動特性にも影響を与える可能性があります。適切なアライメントとタイトなシーリングを備えたフランジは、漏れを防ぎ、バルブに作用する力を減らし、振動を減らします。
